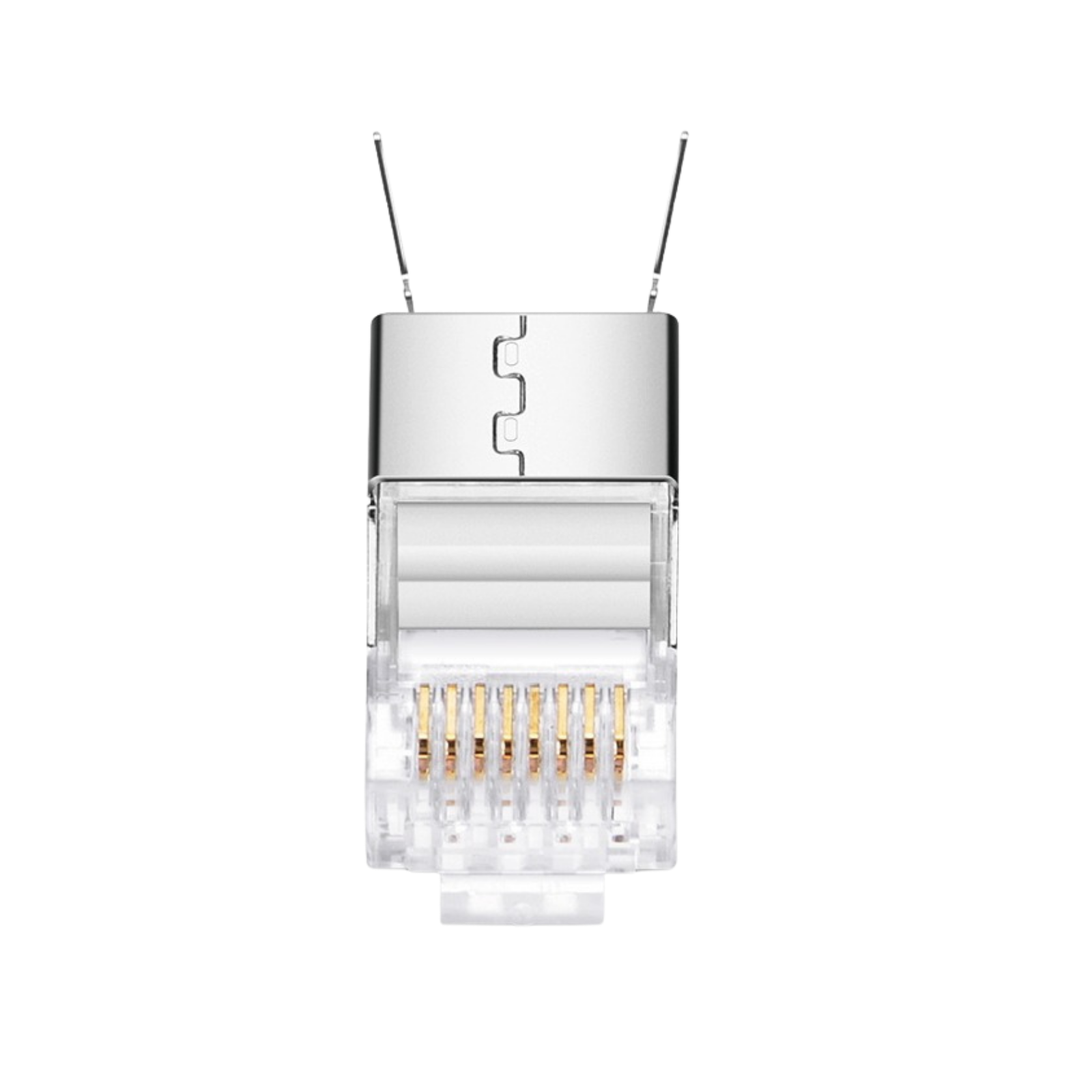

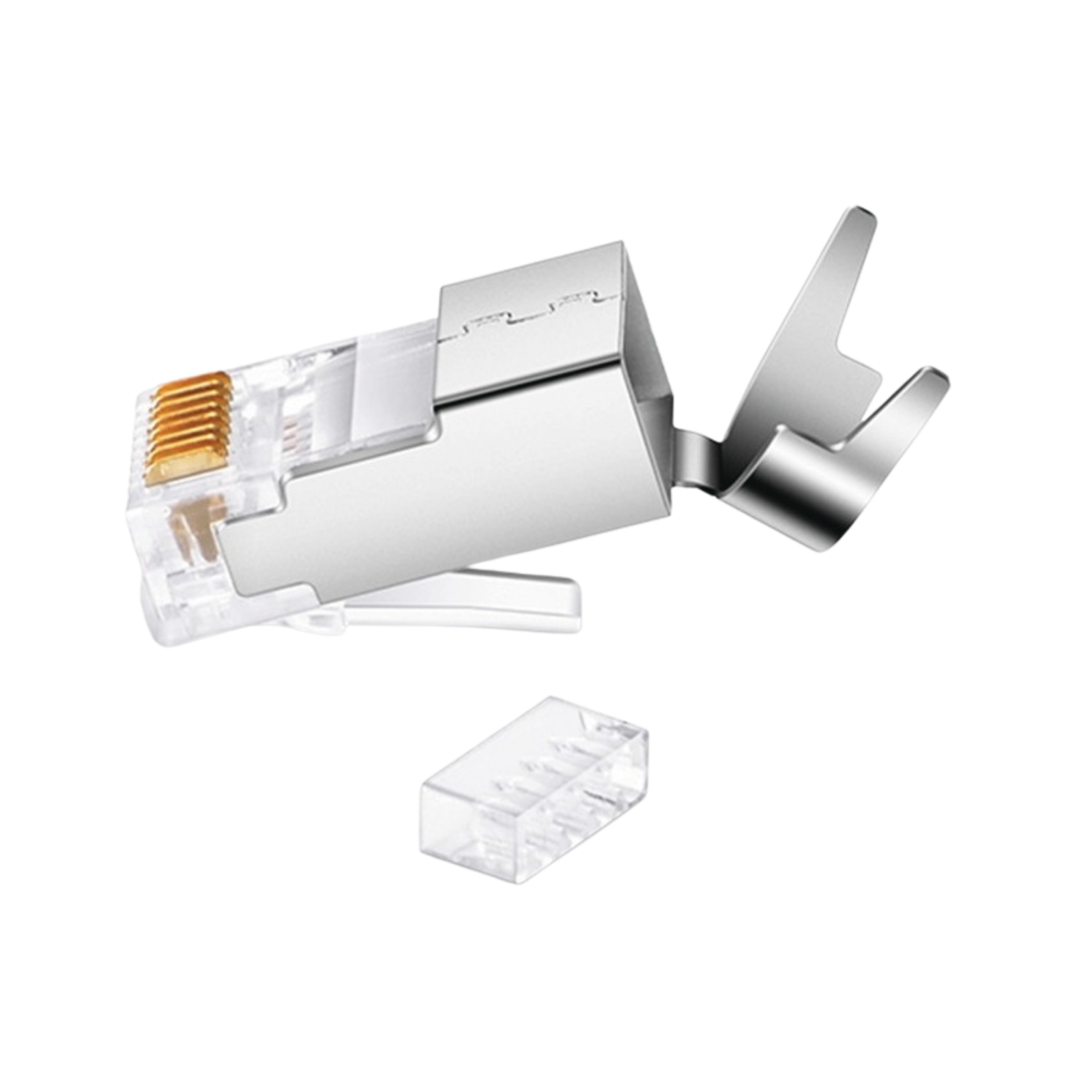

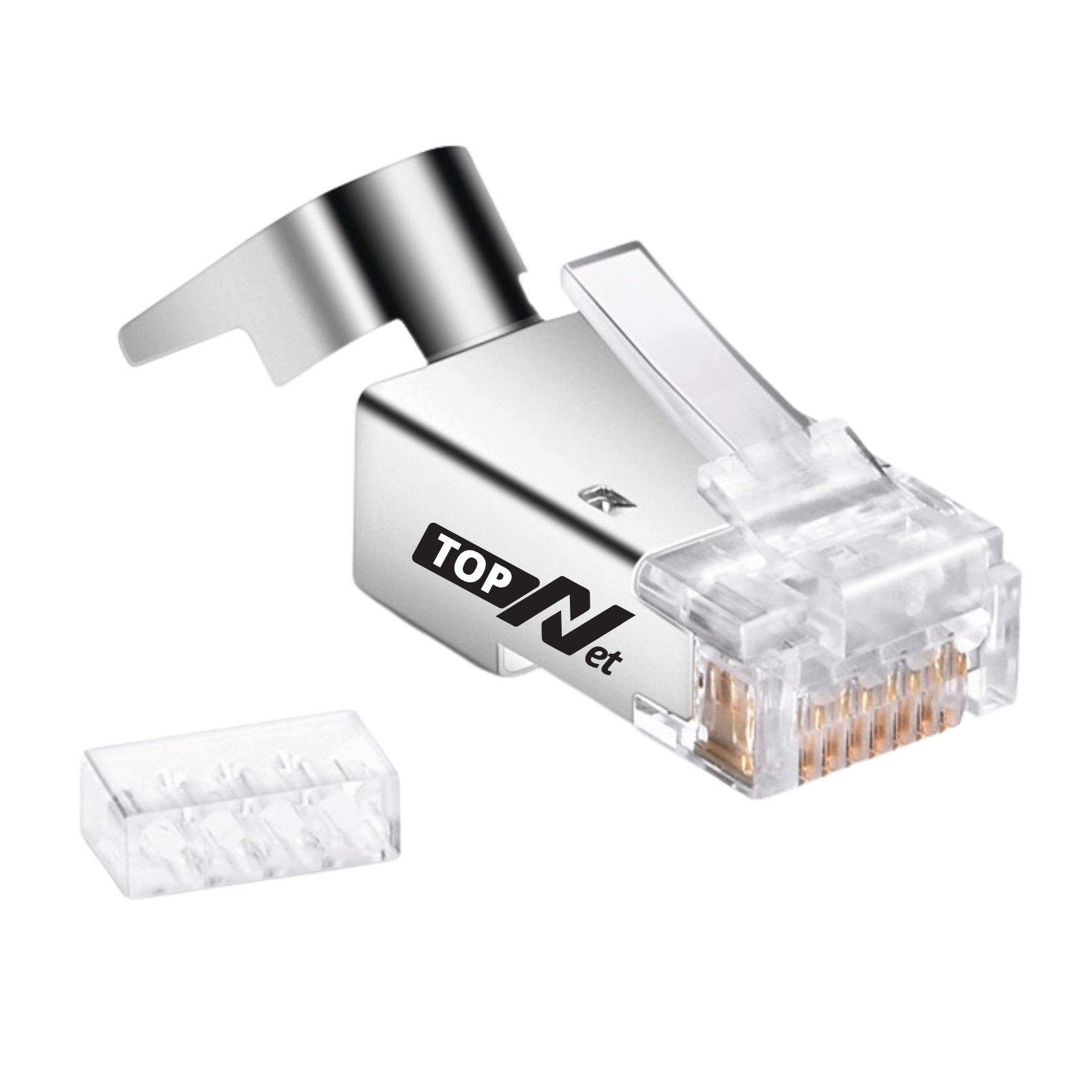

Connecteur RJ45 CAT6A/CAT7 S/FTP TOPNet TPN-CRJ7F — Le connecteur 10G blindé pour infrastructures critiques

Le TOPNet TPN-CRJ7F est un connecteur réseau RJ45 CAT6A/CAT7 S/FTP à double blindage métallique, conçu pour les professionnels exigeant des performances maximales sur leurs infrastructures réseau haut débit. Compatible avec les câbles CAT6A et CAT7, il garantit des transmissions jusqu’à 10 Gbit/s à 500 MHz avec une immunité totale aux interférences électromagnétiques (EMI) et aux perturbations par diaphonie (RFI).

Sa carcasse en alliage métallique robuste offre une protection physique et électromagnétique bien supérieure aux connecteurs plastiques standard — indispensable dans les environnements à forte densité de câblage comme les data centers, salles de serveurs, hôtels intelligents et réseaux d’entreprise haute densité.

Pourquoi choisir le connecteur RJ45 CAT7 S/FTP TOPNet TPN-CRJ7F ?

• Double blindage S/FTP — blindage global (S/) + blindage individuel de chaque paire (/FTP) : protection EMI/RFI imbattable, idéale pour environnements industriels, salles serveurs et open spaces à forte densité électrique
• 10 Gbit/s — 500 MHz garanti — compatibilité CAT6A et CAT7 pour les déploiements réseau les plus exigeants et les infrastructures futureproof
• Carcasse en alliage métallique durable — résistance mécanique et électromagnétique supérieure aux connecteurs plastiques — idéal pour usage intensif en data center
• Conducteurs AWG 22-23 — compatibilité confirmée avec les câbles solides et semi-rigides Cat6A/Cat7 en couronne (dont TPN-LC6AFF)
• Signal stable et continu — réduction efficace des bruits, pertes et diaphonies pour une intégrité de données irréprochable
• Montage rapide sans outil spécifique — sertissage avec une pince RJ45 blindée standard, accessible aux techniciens réseau
• Design compact et professionnel — encombrement réduit pour les installations à haute densité de ports
• Conforme ISO/IEC 11801 — standard international pour le câblage structuré de bâtiments tertiaires et datacenters

Spécifications techniques complètes

Comprendre le blindage S/FTP

Le blindage S/FTP désigne deux niveaux de protection complémentaires et cumulatifs :

• S/ (Screened) — Tresse métallique globale : enveloppe l’ensemble des 4 paires dans une tresse métallique, offrant une protection supérieure à la simple feuille aluminium (F/) contre les EMI basses fréquences
• /FTP (Foiled Twisted Pair) — Feuille individuelle par paire : chaque paire torsadée est individuellement blindée, éliminant la diaphonie (NEXT, FEXT, ANEXT) entre paires — critique pour les débits 10G à très haute densité

Le S/FTP est le niveau de blindage le plus élevé disponible — il surpasse le F/FTP (simple feuille globale) en termes de protection basse fréquence, et est le standard des infrastructures CAT7 et CAT7A à très haute performance.

Pour quels projets et environnements ?

• Centres de données (datacenters) — sertissage de câbles CAT6A/CAT7 sur cordons de brassage et connexions rack
• Réseaux d’entreprise haute densité — terminaison de câbles en cuivre blindés sur patch panels et équipements actifs
• Environnements industriels et salles de contrôle — protection maximale contre les EMI des machines et équipements électriques
• Hôtels et bâtiments intelligents — terminaison de câbles CAT6A F/FTP pour PoE+ (caméras IP, bornes WiFi 6, VoIP)
• Techniciens réseau et intégrateurs IT — stock de connecteurs blindés pour fabrication de cordons sur mesure

Questions fréquentes

❓ Quelle est la différence entre S/FTP, F/FTP et STP ?
Le S/FTP est le blindage le plus complet : tresse globale + feuille individuelle par paire. Le F/FTP utilise une feuille aluminium globale + feuille par paire (légèrement moins protecteur en basses fréquences). Le STP n’a qu’un blindage global sans protection par paire. Pour du CAT7, le S/FTP est le standard de référence.

❓ Ce connecteur est-il compatible avec le câble TPN-LC6AFF (Cat6A F/FTP) ?
Oui, compatible. Le TPN-CRJ7F accepte les conducteurs AWG 22-23 solides — ce qui correspond au câble TPN-LC6AFF (AWG23 solide). Veillez à bien connecter l’écran du câble à la cage métallique du connecteur pour assurer la continuité du blindage.

❓ Quelle pince de sertissage utiliser ?
Une pince à sertir RJ45 blindée compatible CAT6A/CAT7 est nécessaire. Les pinces RJ45 standard pour Cat5e/Cat6 non blindé ne conviennent pas — vérifier que votre pince accepte les connecteurs à carcasse métallique.

❓ Faut-il impérativement connecter le blindage à la terre ?
Oui. Pour que le blindage S/FTP soit efficace, les deux extrémités du câble doivent être mises à la terre via les carcasses métalliques des connecteurs ou les patch panels blindés. Un blindage non mis à la terre peut créer des effets d’antenne et dégrader les performances.

🔧 Conseil de sertissage : Dénudez le câble sur 25-30 mm, dégainez les paires individuelles sur 10-12 mm, insérez les conducteurs selon le code couleur T568B (ou T568A selon votre plan de câblage), vérifiez que chaque conducteur atteint l’extrémité du connecteur, puis sertissez fermement. Repliez l’écran du câble sur la carcasse métallique du connecteur avant de finaliser le sertissage pour assurer la continuité de blindage.
