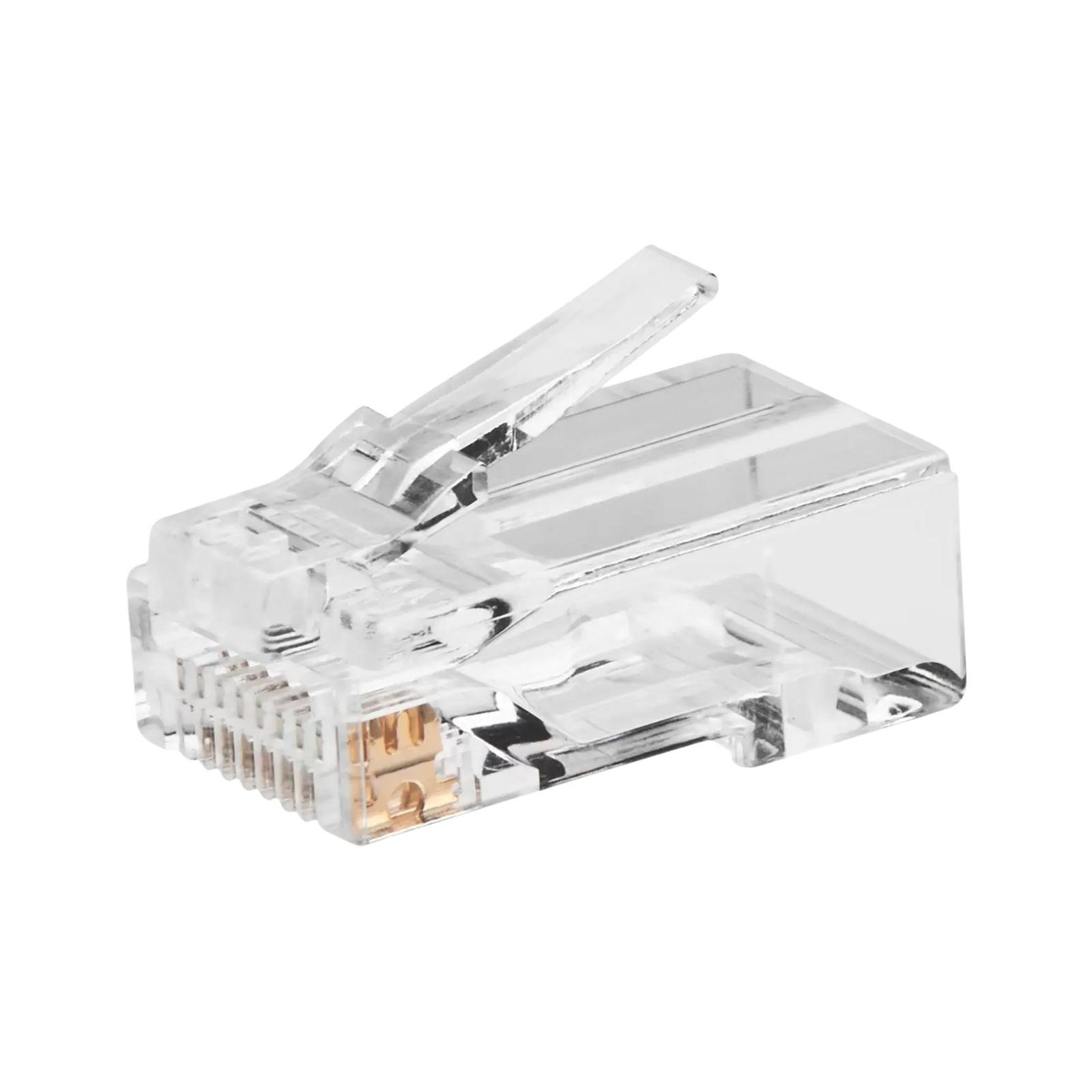

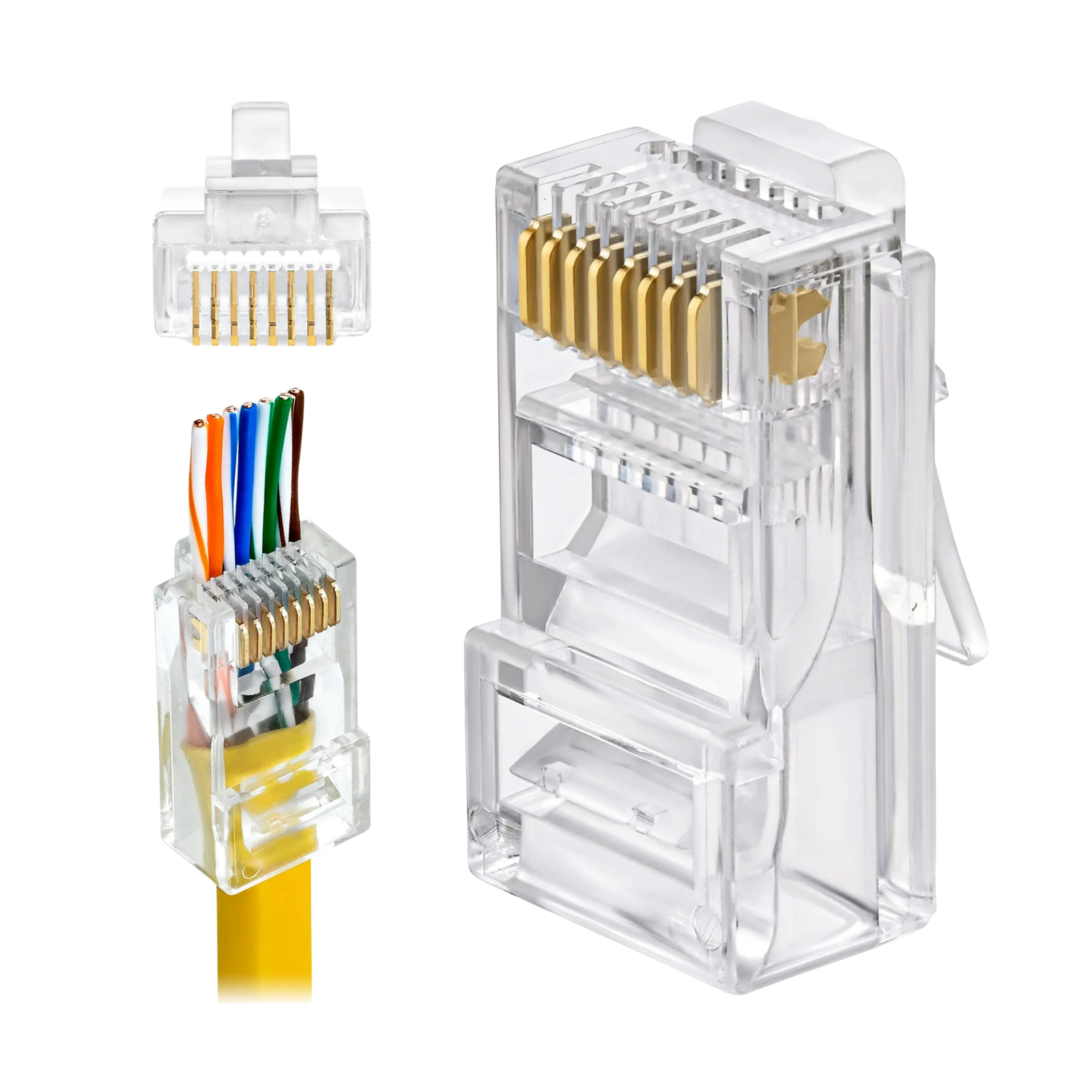

Connecteur RJ45 CAT6 EZ Curve 3U TOPNet TPN-RJ3U6/EZC — Sertissage précis et rapide en espaces restreints

Le TOPNet TPN-RJ3U6/EZC est un connecteur RJ45 UTP CAT6 EZ Curve 3U pour câbles 1,1 mm combinant deux innovations technologiques pour les professionnels du câblage réseau : la technologie EZ (Easy — passe-travers) et le design courbé 3U ergonomique.

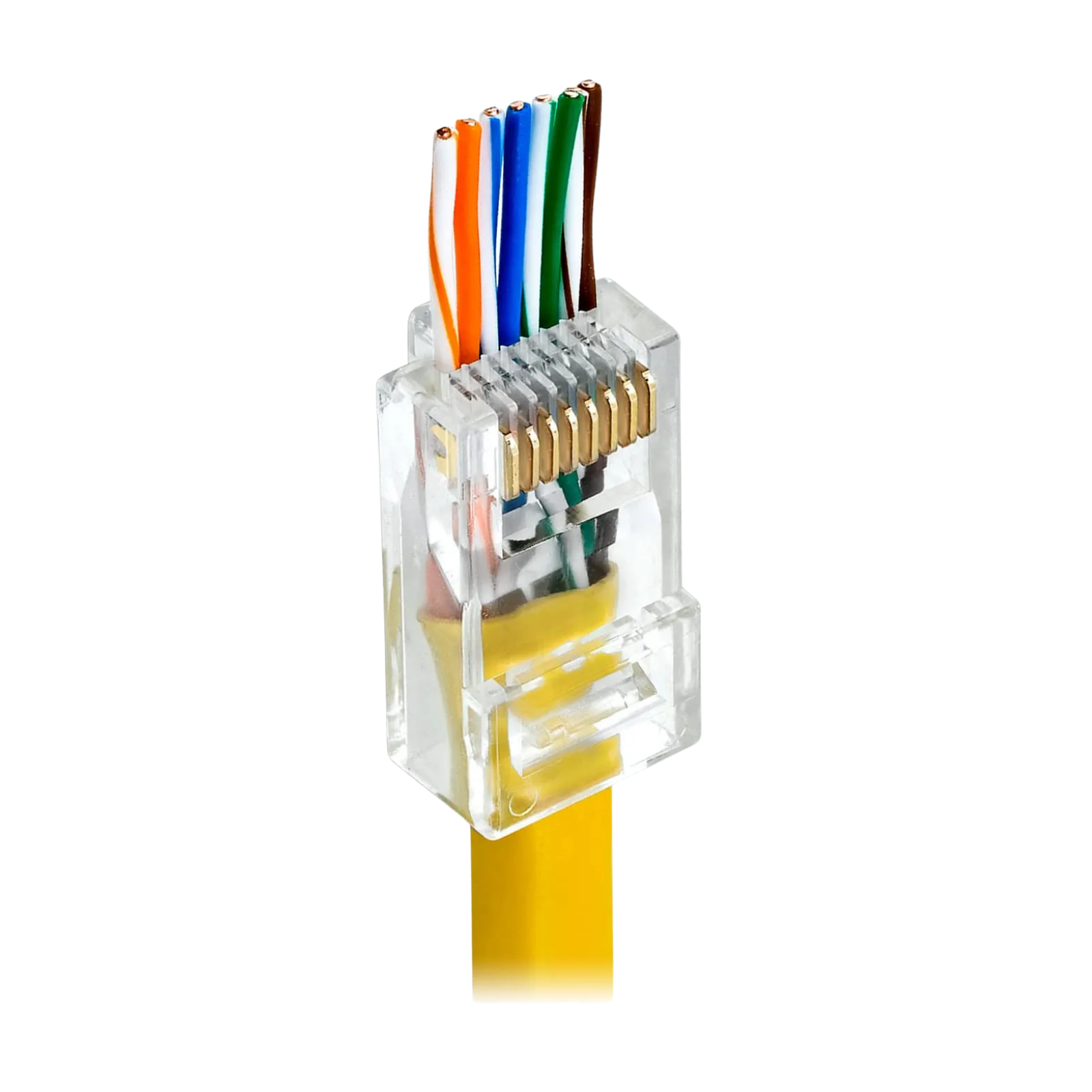

La technologie EZ permet aux conducteurs de traverser entièrement le connecteur — ils dépassent en extrémité, permettant de vérifier visuellement l’ordre et l’alignement des fils avant le sertissage. Résultat : zéro erreur de câblage, connexions réussies du premier coup. Le design courbé 3U garantit quant à lui une prise en main ergonomique dans les espaces les plus restreints — baies de serveurs denses, panneaux de brassage compacts et coffrets muraux encombrés.

Comprendre la technologie EZ (Easy / Passe-travers)

Un connecteur RJ45 classique nécessite de couper les fils à longueur exacte avant l’insertion — une erreur de coupe ou d’alignement et le connecteur est bon à jeter. Le connecteur EZ fonctionne différemment :

• Les fils traversent entièrement le connecteur et dépassent légèrement à l’extrémité
• Vous vérifiez visuellement l’ordre correct des couleurs (T568A ou T568B) avant de sertir
• Vous sertissez normalement — le sertissage coupe automatiquement les fils qui dépassent
• Résultat : 0% d’erreur de câblage, vitesse d’exécution augmentée, idéal en production et sur chantier

Pourquoi choisir le connecteur TPN-RJ3U6/EZC ?

• Technologie EZ passe-travers — vérification visuelle des fils avant sertissage, élimination des erreurs de câblage, idéal pour techniciens débutants et productions à cadence élevée
• Design courbé 3U ergonomique — facilite la prise en main dans les espaces confinés, réduit la fatigue lors d’interventions longues en baie dense
• Broches dorées haute conductivité — résistance à l’oxydation, conductivité électrique optimale garantie sur la durée
• Compatible câbles CAT6 UTP 1,1 mm — Gigabit Ethernet certifié, performances réseau constantes
• Format compact pour baies et panneaux — encombrement réduit en face arrière de panneau de brassage ou en boîtier réseau
• Plastique haute résistance durable — structure légère mais robuste, résistante aux torsions et manipulations fréquentes
• Réduction des pertes de signal — conception optimisée pour les réseaux voix et données Gigabit
• Maintenance et remplacement rapides — recrimper en quelques secondes sans démontage complexe

Spécifications techniques complètes

Pour quels usages et environnements ?

• Câblage en baie et armoire réseau dense — le design courbé 3U facilite l’insertion et l’extraction dans les espaces confinés
• Production de cordons réseau en grande série — la technologie EZ accélère le sertissage et élimine les rebuts
• Techniciens débutants et formations — la vérification visuelle avant sertissage supprime les erreurs d’ordre des conducteurs
• Datacenter et salles serveurs — connexion fiable sur câbles CAT6 UTP Gigabit dans environnement professionnel
• Installations réseau domestiques et résidentielles — facilité d’utilisation pour les non-spécialistes
• Maintenance et dépannage terrain — remplacement rapide d’un connecteur défaillant sans démontage complexe

Questions fréquentes

❓ Quelle est la différence entre un connecteur EZ et un connecteur RJ45 classique ?
Dans un connecteur classique, les fils doivent être coupés à longueur précise avant insertion. Avec la technologie EZ (passe-travers), les fils traversent complètement le connecteur et dépassent en bout — vous vérifiez l’ordre avant de sertir. La lame de sertissage coupe les fils au bon endroit. Résultat : sertissage plus rapide, sans erreur et sans gaspillage.

❓ Que signifie “3U” dans le design ?
Le “3U” désigne le nombre de points d’appui courbés du design ergonomique. Cette forme particulière donne une meilleure prise en main dans les espaces restreints (baies denses, coffrets compacts) et réduit la fatigue lors d’interventions prolongées.

❓ Quelle pince de sertissage utiliser ?
Une pince à sertir RJ45 compatible technologie EZ est recommandée. Certaines pinces standard RJ45 fonctionnent également — vérifiez que votre pince peut couper les fils qui dépassent lors du sertissage (fonction “coupe et sertit” simultanément).

❓ Ce connecteur est-il compatible avec les câbles CAT6 solides (CCAE/cuivre massif) ?
Ce connecteur est optimisé pour les câbles CAT6 UTP avec conducteurs de 1,1 mm de diamètre. Il est compatible avec les câbles solides (single-strand) comme le TPN-LCA6UL. Pour les câbles multibrins (patch cord flexibles), vérifiez la compatibilité du diamètre.

🔧 Conseil de sertissage EZ : Dénudez le câble sur 25-30 mm, séparez et ordonnez les paires selon T568A ou T568B, insérez les fils dans le connecteur EZ en laissant dépasser 3-5 mm en bout, vérifiez visuellement l’ordre des couleurs, puis sertissez d’un coup sec. La lame coupera les fils en excédent et sertira les contacts simultanément. Tirez légèrement sur le câble pour vérifier la tenue.
