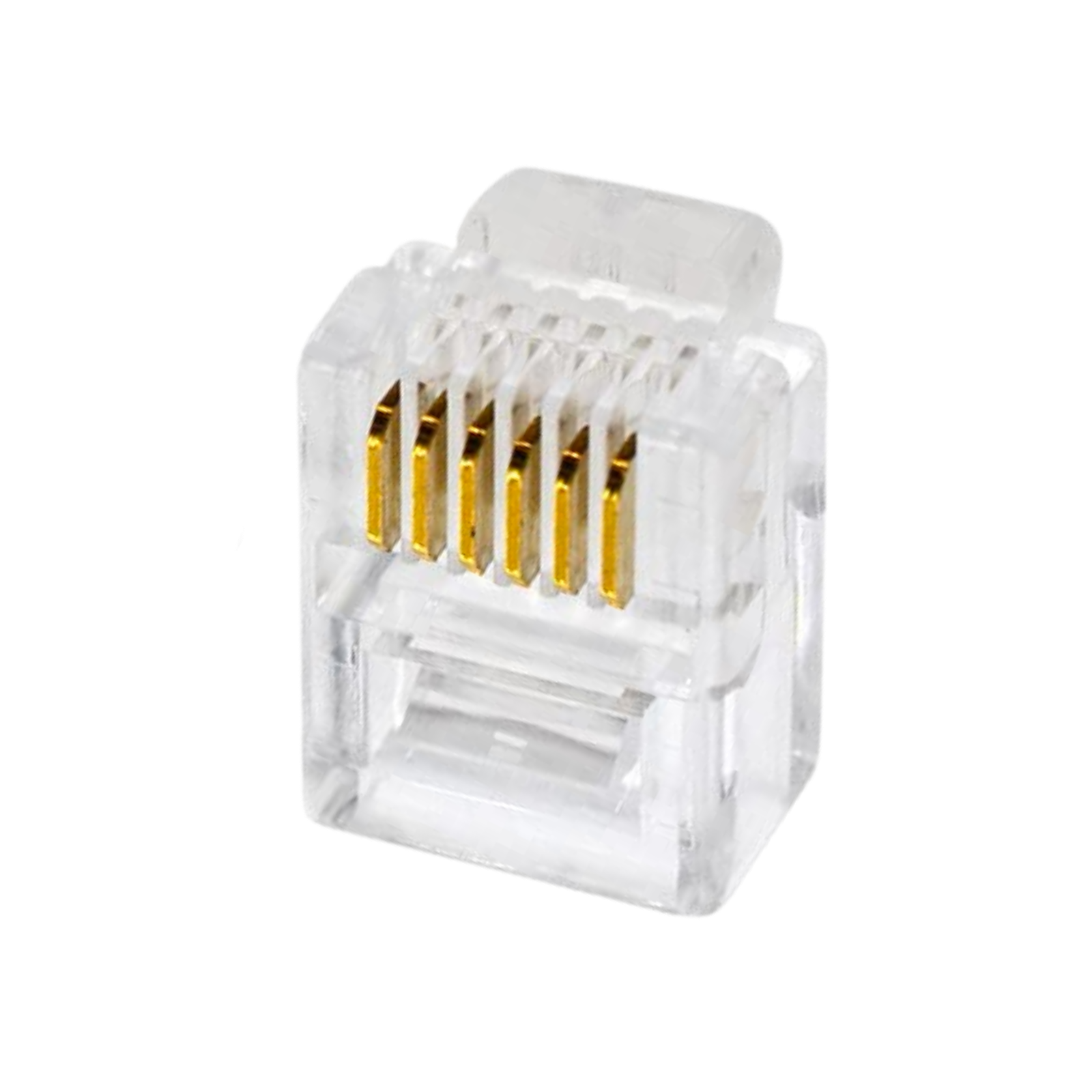

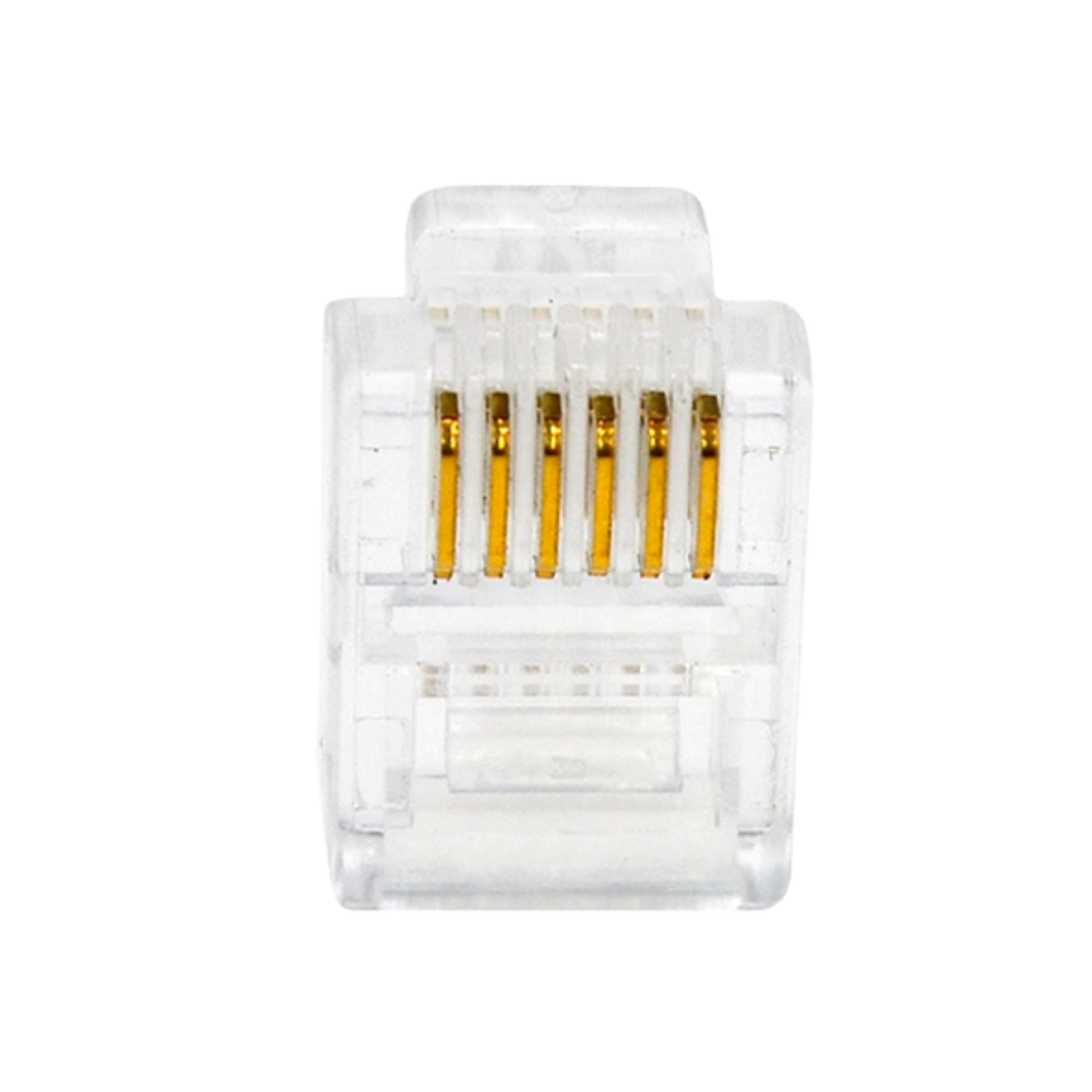

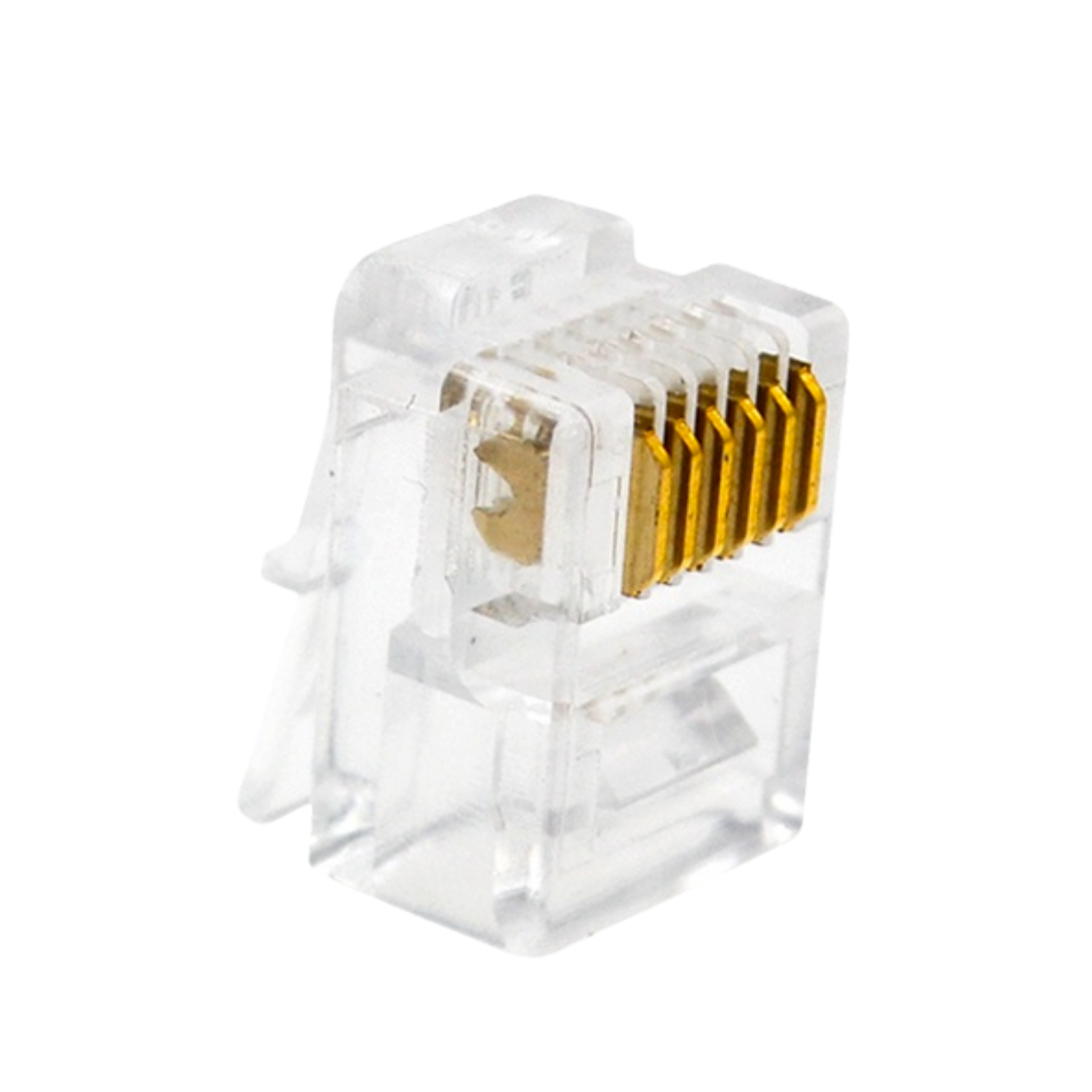

Connecteur RJ12 6P6C FU Broches Dorées – TOPNet TPN-RJ12/F | Fiche Téléphonique 6 Contacts
Le TOPNet TPN-RJ12/F est un connecteur RJ12 6P6C FU à broches dorées conçu pour les systèmes téléphoniques fixes, PABX et toute application nécessitant les 6 contacts actifs sur 6 positions. Sa conception compacte et ergonomique garantit une transmission audio claire, stable et performante pour les environnements domestiques et professionnels.
- ✅ 6P6C — 6 contacts actifs sur 6 positions — standard multi-ligne et PABX
- ✅ Broches dorées haute conductivité — meilleure connexion électrique, résistance à l’oxydation
- ✅ Standard FU RJ12 — compatible téléphones fixes RJ12 standards
- ✅ Plastique haute résistance durable — robuste pour usage intensif prolongé
- ✅ Installation facile sans outil spécial — sertissage rapide avec pince RJ12 standard
- ✅ Rétrocompatible RJ11 — s’insère dans les prises RJ11 6P4C standard
- ✅ Certifications CE, RoHS, UL
Référence fabricant : TPN-RJ12/F — Marque : TOPNet
Connecteur RJ12 6P6C FU TOPNet TPN-RJ12/F — La fiche téléphonique 6 contacts pour systèmes multi-lignes
Le TOPNet TPN-RJ12/F est un connecteur RJ12 6P6C FU à broches dorées haute conductivité, conçu pour la fabrication et la réparation de cordons téléphoniques nécessitant les 6 contacts actifs sur 6 positions. Contrairement au RJ11 (6P4C) qui n’utilise que 4 des 6 contacts disponibles, le RJ12 6P6C exploite l’intégralité des 6 broches — le rendant indispensable pour les systèmes téléphoniques multi-lignes, PABX, IPBX et toute application nécessitant une ligne d’alimentation ou de données supplémentaire.
Fabriqué en plastique haute résistance durable avec des contacts plaqués or pour une conductivité électrique maximale et une résistance à l’oxydation à long terme, ce connecteur garantit une transmission audio claire, stable et performante — pour les bureaux, call centers, hôtels et usages résidentiels avancés.
Pourquoi choisir le connecteur RJ12 TOPNet TPN-RJ12/F ?
- 6 contacts actifs sur 6 positions (6P6C) — exploite toutes les broches disponibles, indispensable pour systèmes téléphoniques avancés multi-lignes et PABX
- Broches dorées haute conductivité — contacts plaqués or offrant résistance à la corrosion et conductivité électrique optimale sur la durée
- Standard FU RJ12 universel — compatible avec tous les équipements téléphoniques utilisant le format RJ12 6P6C standard
- Rétrocompatible RJ11 — le connecteur RJ12 s’insère physiquement dans les prises RJ11 6P4C (mais n’utilise que 4 contacts dans ce cas)
- Matériau plastique haute résistance — corps robuste résistant aux torsions répétées, chocs et manipulations fréquentes
- Design compact et ergonomique — format optimisé pour une prise en main facile, clip de verrouillage précis
- Installation sans outil spécial — sertissage réalisable avec une pince RJ12/6P standard
- Transmission audio claire — signal voix stable, net et sans perte sur toutes les lignes actives
- Durabilité assurée — matériaux résistants aux torsions répétées pour usage quotidien intensif
Spécifications techniques complètes
| Caractéristique | Valeur |
|---|---|
| Marque | TOPNet |
| Référence | TPN-RJ12/F |
| Type de connecteur | RJ12 6P6C FU (6 positions, 6 contacts actifs) |
| Catégorie standard | FU — standard téléphonique |
| Contacts | Broches dorées — haute conductivité, anti-oxydation |
| Matériau corps | Plastique haute résistance durable |
| Design | Compact et ergonomique |
| Montage | Sertissage — pince RJ12 / 6P standard |
| Compatibilité | Téléphones fixes RJ12 standard — PABX, multi-lignes, systèmes VoIP RJ12 |
| Rétrocompatibilité | S’insère dans les prises RJ11 (6P4C) — 4 contacts actifs dans ce cas |
| Transmission | Audio analogique — voix stable, claire et performante |
| Utilisation | Bureau, téléphonie domestique, PABX, systèmes multi-lignes, hôtellerie |
| Certifications | CE, RoHS, UL — Qualité TOPNet |
RJ12 6P6C vs RJ11 6P4C — Quelle différence ?
| Critère | TPN-RJ12/F — RJ12 6P6C (ce produit) | TPN-RJ11/F — RJ11 6P4C |
|---|---|---|
| Positions / Contacts | 6P6C — 6 contacts actifs | 6P4C — 4 contacts actifs |
| Lignes téléphoniques | Jusqu’à 3 lignes (multi-ligne) | 1 ou 2 lignes |
| Usage principal | PABX, multi-lignes, VoIP avancé | Téléphone fixe mono-ligne, modem, fax |
| Taille physique | Identiques — même format 6P | |
| Rétrocompatibilité | ✅ S’insère dans prise RJ11 (4 contacts utilisés) | ✅ Compatible prise RJ11 standard |
Pour quels usages ?
- Systèmes PABX et IPBX multi-lignes — terminaison de câblage téléphonique nécessitant les 6 contacts actifs
- Téléphones fixes RJ12 — fabrication et réparation de cordons de raccordement 6P6C
- Hôtels et hospitality multi-lignes — systèmes de téléphonie chambre avec plusieurs lignes actives
- Entreprises et call centers — infrastructure téléphonique multi-lignes sur PABX
- Techniciens télécom — stock de connecteurs RJ12 pour interventions sur site
- Applications VoIP et data avancées — connexion nécessitant les 6 broches (alimentation ou signal supplémentaire)
Questions fréquentes
❓ Quelle est la vraie différence entre RJ11 et RJ12 ?
Physiquement identiques (même format 6 positions), la différence est dans les contacts câblés : le RJ11 n’utilise que les 4 contacts centraux (broches 2-3-4-5), le RJ12 câble les 6 contacts (broches 1 à 6). Ces 2 contacts supplémentaires permettent de transporter une ligne supplémentaire ou une alimentation auxiliaire — indispensable dans les systèmes multi-lignes.
❓ Puis-je utiliser un TPN-RJ12/F à la place d’un TPN-RJ11/F ?
Oui dans certains cas — le connecteur RJ12 6P6C s’insère physiquement dans une prise RJ11. Dans ce cas, seuls 4 des 6 contacts seront utilisés. Cependant, si votre installation n’a besoin que de 4 contacts (mono-ligne), le TPN-RJ11/F est plus adapté.
❓ Quelle pince de sertissage utiliser ?
Une pince à sertir RJ12 / 6P standard. Assurez-vous que votre pince sertit les 6 contacts (et non seulement les 4 centraux comme pour une pince RJ11 basique). La plupart des pinces modernes “tout-en-un” RJ11/RJ12 conviennent parfaitement.
❓ Ce connecteur est-il compatible avec les systèmes PABX de marques tierces ?
Oui. Le TPN-RJ12/F respecte le standard RJ12 6P6C universel — compatible avec tous les PABX, IPBX et systèmes multi-lignes du marché utilisant ce format de connecteur.
🔧 Conseil de sertissage : Dénudez le câble sur environ 15-18 mm, ordonnez les 6 conducteurs selon votre schéma de câblage (vérifiez le câblage de votre PABX ou téléphone), insérez-les soigneusement jusqu’à ce que chaque fil atteigne bien l’extrémité du connecteur, puis sertissez fermement avec une pince 6P. Vérifiez que les 6 contacts sont bien enfoncés avant le sertissage final.
